Il sequencer è una potente funzione delle radio DC/DS che può essere utilizzata per gestire sequenze di comandi come per esempio l'apertura/chiusura di carrelli retrattili in sincronia con l'apertura/chiusura dei portelli comandati da due servi.

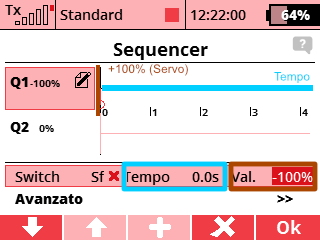

Il sequencer ha due assi tempo - corsa del servo nell'immagine sottostante trovate indicata la scala temporale (in blu) e la corsa del servo (in marrone) con escursione -100 / 0 / +100.
Per gestire i servi dei portelli è necessario creare due sequencer Q1 e Q2 azionati entrambi all'interruttore principale dei carrelli (nell'esempio Sf).

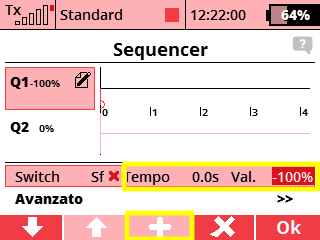

- Per creare il primo punto, impostare il TEMPO su 0 e la corsa a -100% e premere +. Abbiamo quindi creato il primo punto a 0,0 secondi con corsa del servo a -100% ovvero portellone 1 chiuso.

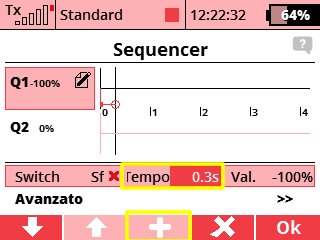

- Creiamo il secondo punto dove il portellone è completamente aperto, per farlo impostiamo il tempo desiderato come per esempio 0,3 secondi e premiamo +

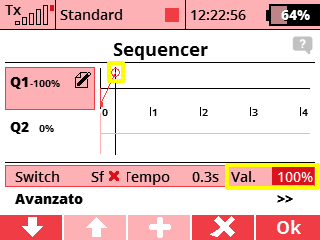

- Regoliamo la corsa del servo a +100% (portellone 1 completamente aperto).

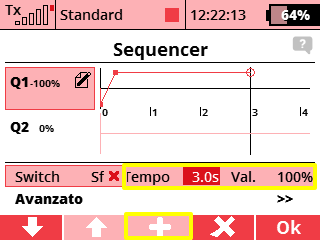

- A questo punto decidiamo per quanto tempo vogliamo che il portellone 1 rimanga aperto durante la chiusura del carrello. Impostiamo un tempo di attesa di 3s. Durante la chiusura del carrello il portellone 1 attenderà 3 secondi mantenendo la completa apertura (+100%) per poi richiudersi (-100%).
- Creato ora il sequencer Q1 replichiamo esattamente le impostazioni per il portellone 2.
Nelle impostazioni avanzate del sequencer Q1 e Q2, con etichetta Door1 e Door2, impostiamo il tipo di percorso su Simmetrico. In questo modo il sequencer utilizzerà lo stesso percorso in entrambe le direzioni (apertura-attesa / attesa-chiusura). Nella voce Sovrascrivi Canale inpostare il canale 9 per la porta 1 e il canale 10 per la porta 2.
Di seguito un video con il risultato della programmazione.
